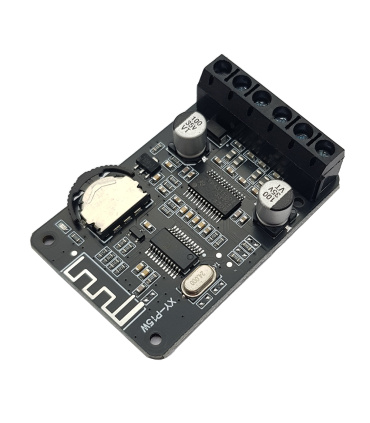

ماژول آمپلی فایر صوتی بلوتوثی XY-P15W 10-20W

همچنین با طراحی فشرده، صدای شفاف و نویز پایین، انتخابی عالی برای ساخت اسپیکرهای قابل حمل، سیستم‌های صوتی ماشین و پروژه‌های DIY به‌شمار می‌رود.

مدل : XY-P15W
ولتاژ کاری: 8 الی 24 ولت DC
جریان کاری : حداکثر 2 آمپر
نسخه بلوتوث: 5.0
حداکثر  فاصله انتقال: 15 متر (بدون مانع)
تعداد کانال: دو کاناله به صورت استریو
دارای حفاظت از توان معکوس
دارای حفاظت از اتصال کوتاه
دارای حفاظت از گرمای بیش از حد خود بازیابی

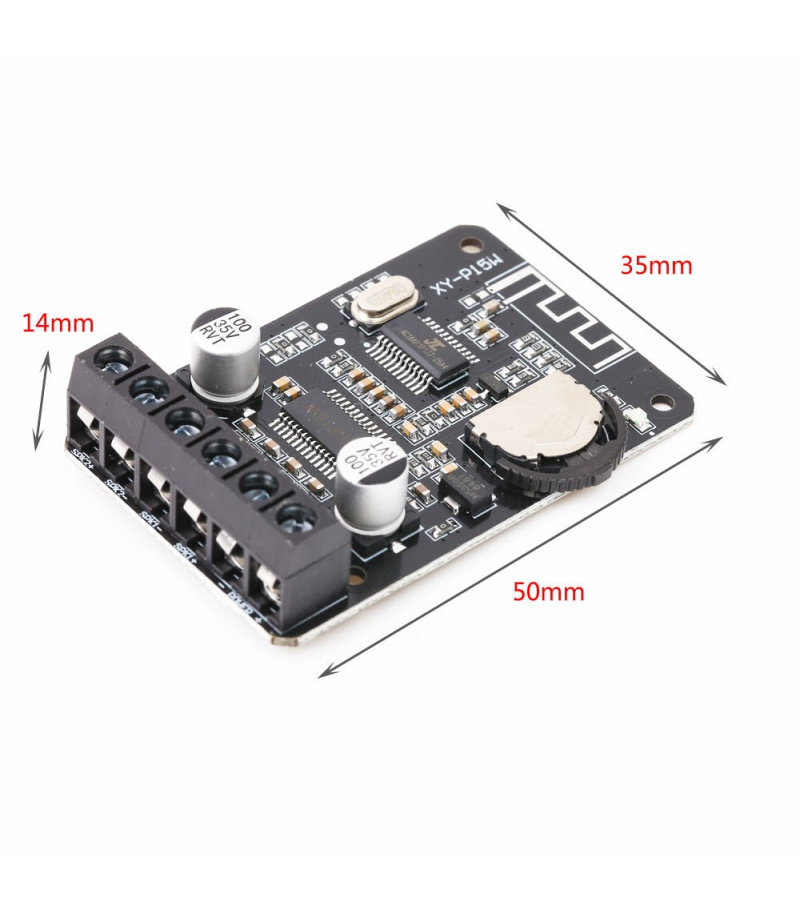

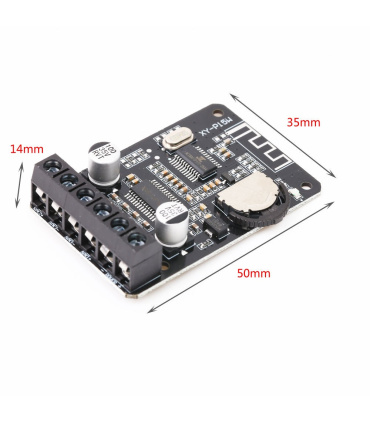

ابعاد : 35*50*14 میلی متر
دمای کار: 40- ~ 85 درجه سانتی گراد
رطوبت کاری : 0% ~ 95%  درصد

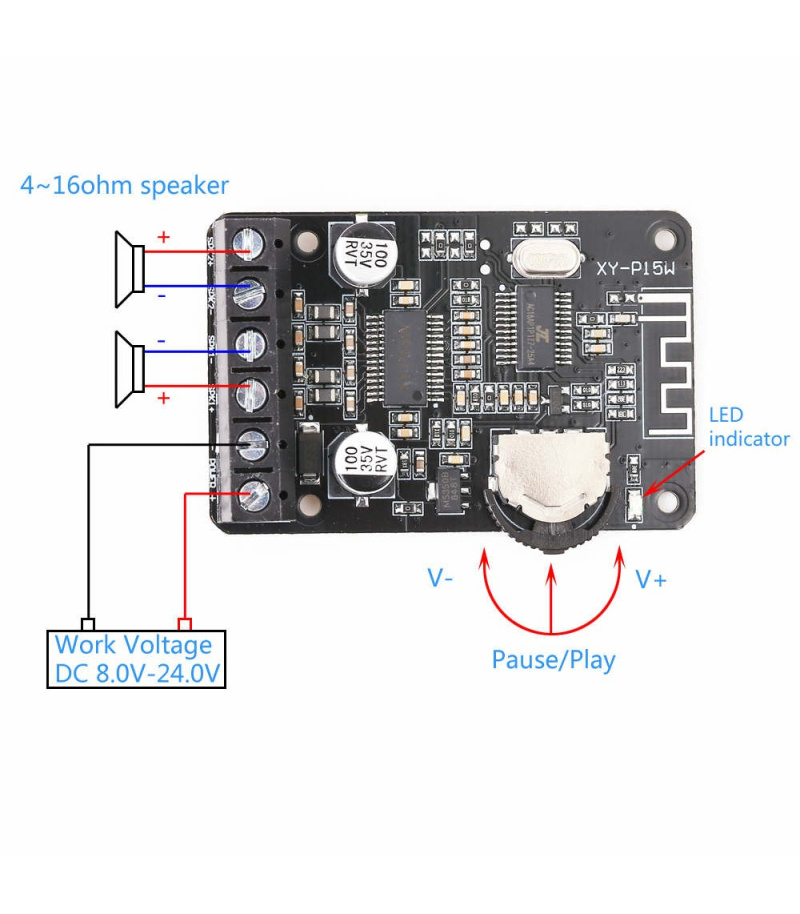

نصب این ماژول بسیار آسان است؛ کافی‌ست پس از انجام سیم‌کشی صحیح، منبع تغذیه DC را متصل کرده و بلندگوها را به ترمینال خروجی وصل کنید. با روشن کردن ماژول، بلوتوث فعال می‌شود و به‌راحتی با موبایل یا لپ‌تاپ جفت می‌شود. از مهم‌ترین نکات ایمنی در استفاده از XY-P15W این است که ابتدا سیم‌کشی تغذیه انجام شود و سپس برق وصل گردد، چرا که قطع و وصل ناگهانی ولتاژ ممکن است باعث آسیب به چیپ شود. برای توان‌های بالا (بیش از 20 وات)، استفاده از هیت‌سینک توصیه می‌شود تا از داغ شدن بیش از حد و کاهش عمر ماژول جلوگیری شود. این ماژول بدون نیاز به ورودی AUX یا تنظیمات پیچیده، یک راه‌حل ساده، کم‌هزینه و مدرن برای راه‌اندازی سیستم‌های صوتی بی‌سیم ارائه می‌دهد.

توان خروجی در یک کیلو هرتز:

توان خروجی 2*16 وات در 12 ولت 4 اهم
توان خروجی 2*10 وات در 12 ولت 8 اهم
توان خروجی 2*15 وات در 16 ولت 4 اهم
توان خروجی 2*20 وات در 20 ولت 4 اهم
توان خروجی 2*30 وات در 24 ولت 4 اهم (نیاز به اضافه کردن هیت سینک اضافی)

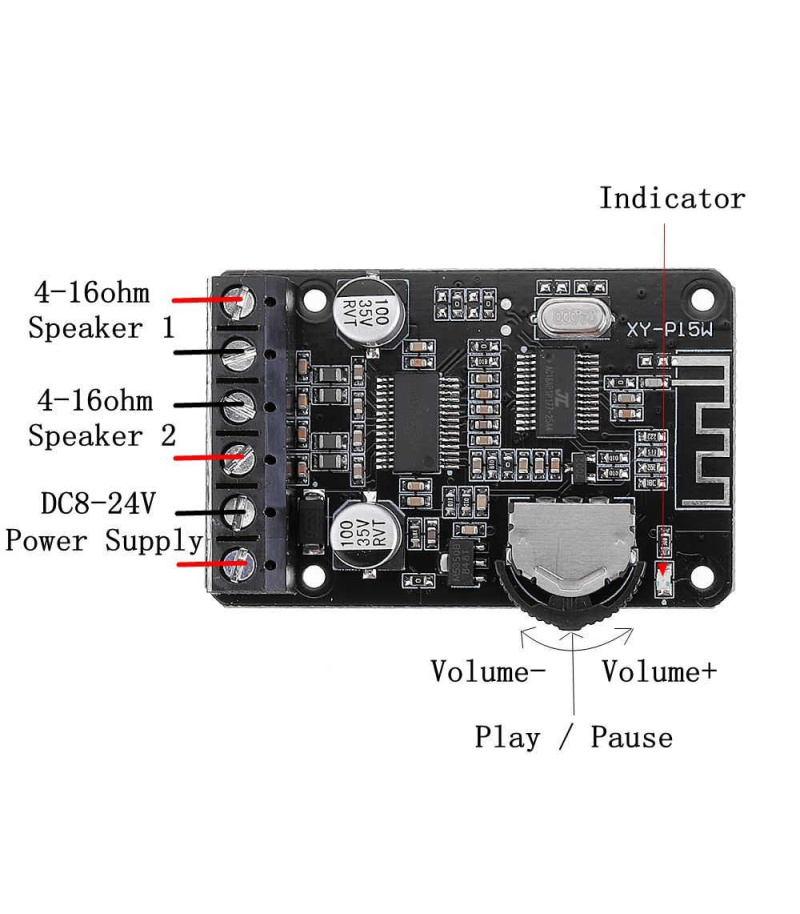

انتخاب اسپیکر

4 اهم (منبع تغذیه 8 تا 12 ولت)
8 اهم (منبع تغذیه 8 تا 24 ولت)
16 اهم (منبع تغذیه 8 تا 24 ولت)

نکات ایمنی

توجه داشته باشید که در ابتدا سیم کشی تغذیه را انجام داده و سپس از طریق منبع تغذیه، جریان برق را برقرار کنید.
در صورت اتصال با سیم حاوی جریان برق و قطع و وصل ناگهانی ولتاژ، به علت جریان هجومی خازن، تراشه اصلی صدمه دیده و می سوزد.
سوختن ماژول در این حالت مشمول گارانتی تعویض نمی باشد.

کاربرد

ساخت اسپیکر بلوتوث قابل حمل
تقویت صدای سیستم خودرو
پروژه‌های صوتی با آردوینو و ESP32
ساخت سیستم‌های صوتی رومیزی خانگی
ارتقاء اسپیکرهای قدیمی با قابلیت بلوتوث

ویژگی‌

بلوتوث نسخه 5.0 برای اتصال پایدار و کم‌مصرف
آمپلی‌فایر داخلی قدرتمند
حفاظت سه‌گانه (برق معکوس، اتصال کوتاه، گرمای بیش از حد)
عملکرد پایدار در دما و رطوبت بالا
اتصال مستقیم به بلندگو بدون نیاز به مدار اضافی
